サーモフィッター <断熱型枠パッド/鋼製枠&木製枠>
サーモフィッター

 NETIS 登録番号KTK-160028-A

高品質コンクリート製造に最適なサーモフィッター
コンクリート打設は施工温度管理次第でコンクリートの品質が大きく異なります。マイクロクラックの無い強固で高品質のコンクリート製造には様々な技術が求められますが、型枠にサーモフィッターを取り付けご使用いただく事で養生効果がアップし、高品質のコンクリート製造が実現します。

養生中コンクリートの温度管理が容易
特に寒中時の打設やマスコンクリートでは内部拘束による温度ひび割れが発生しやすいため、温度管理が重要です。より断熱効果が高い当製品は養生中いつでも着脱が可能ですので表面及び内部温度コントロールが容易に行えます。

柔軟性と復元性に富むPE発泡体とアルミ蒸着PETフィルム
PE発泡体は極めて断熱性が高く、外気温から保護します。また柔軟性と復元性が高いため型枠のフックボトルやクランプに干渉せず、型枠内に的確にフィットします。製品表面のアルミ蒸着フィルムは内部からの放熱を抑制し、外部からの輻射熱をカットします。繰り返しの使用が可能で経済的。

セントル覆工コンクリート施工

温度管理が容易なことからトンネル工事のセントルコンクリートに使用され実績を残しています。今後の工事は随時実績を発表して行きます。

※サーモフィッター概要PDFはこちらをクリックしてご覧ください。

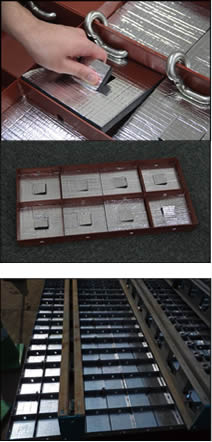

鋼製型枠用サーモフィッター

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得


←着脱の動画を見る


寸法:147×147×16mm

型枠接続時のクランプやボルトナットにも
干渉しない柔軟性と厚み(16mm)です。

■ 寸法:147×147×16mm ■ 質量:約12g
■ 材質:発泡ポリエチレン シート PE(30倍)
アルミ蒸着PETフィルム
■ 熱伝導率:
PE(30倍)物性0.031W/mK(JIS A 1412)

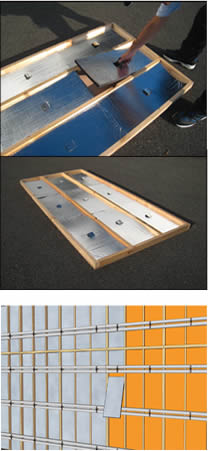

木製枠用サーモフィッター

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得


←作業動画を見る


寸法:1,000×2,000×16mm
(原反サイズ/現場寸法に調整)
型枠の桟木や単管などの構造物に
干渉しない柔軟性と厚み(16mm)です。

■ 寸法:1,000×1,000×16mm(原反サイズ)
■ 質量:約600g/u
■ 材質:発泡ポリエチレン シート PE(30倍)
アルミ蒸着PETフィルム/両面テープ
■ 熱伝導率:
PE(30倍)物性0.031W/mK(JIS A 1412)

<資料>保温性能に関する試験データ

熱伝導率試験と放射率試験
(一般財団法人 建材試験センター 中央試験所にて実施)
試験項目 熱伝導率 (参考値 ※) 放射率
試験結果 0.0342 W/mK 0.71
寸 法 200×200mm 厚さ14.6mm 50×100mm

熱伝導率の結果には「平均温度19.8℃の時の結果である」

熱伝導率:JIS A 1412-2,発行番号第14A3466号

放射率:JIS A 1423,発行番号第14A3466号

※ 試験体が複数の材質で構成されているため、参考値とします。


サーモフィッターの保温性能試験(三友エンジニヤリング(株)で実施)

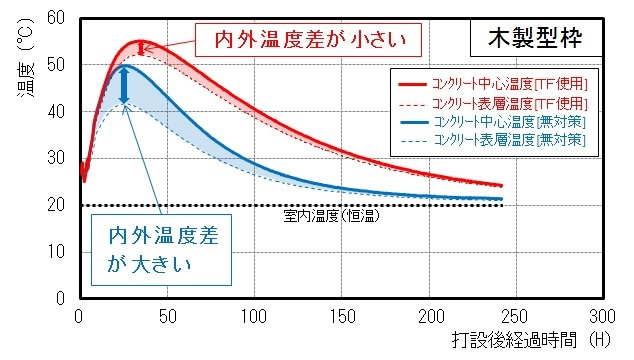

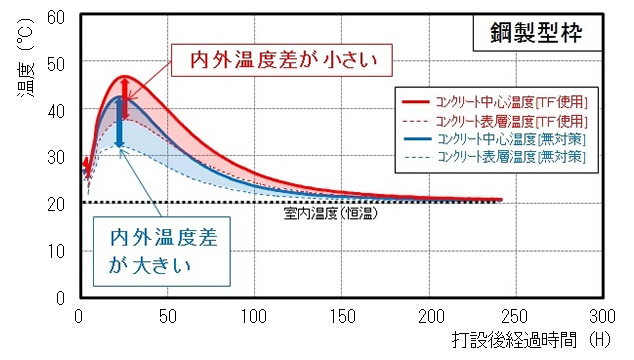

鋼製型枠 保温性能グラフ 木製型枠 保温性能グラフ
鋼製型枠 性能試験時写真 木製型枠 性能試験時写真

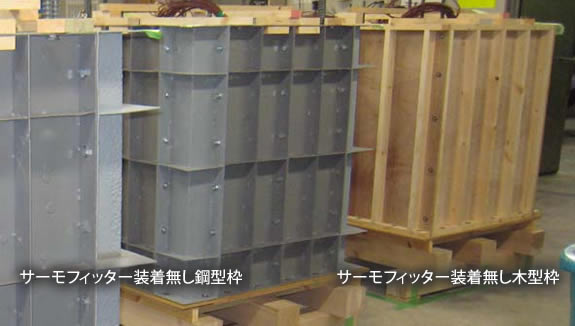

サーモフィッター無しの性能試験時写真


<施工例>断熱型枠パッド『 サーモフィッター 』
鋼製型枠
■ 規格の鋼製型枠サイズに、ぴったりとフィットします。
■ フックボルトやクランプにも干渉せずに取付できます。
■ 型枠組立て途中でも、コンクリート打設後でも取付け、取り外しが可能です。
■ 曲面や異形型枠サイズでも、現場での対応が可能です。
  ※異形型枠でのご使用に際しては、別途設計・製作致します。

木製型枠

■ フックボルトやクランプにも干渉せずに取付できます。
■ 型枠組立て途中でも、コンクリート打設後でも取付け、取り外しが可能です。
■ 曲面や異形型枠サイズでも、現場での対応が可能です。
  ※木製や異形型枠でのご使用に際しては、別途設計・製作致します。
セントル工法はこちらからご覧ください。
